Duboki žljebasti naspram normalnih kugličnih ležajeva: Vodič kroz ključne razlike

Na najjednostavnijoj razini, kuglični ležaj s dubokim utorima je verzija normalnog kugličnog ležaja u kojem su žljebovi klizne staze u unutarnjem i vanjskom prstenu dublji i kontinuirani. Ta je geometrija razlog zašto ležaj s dubokim utorima može podnijeti i radijalno i aksijalno opterećenje, raditi pri većim brzinama i ostaje zadani kotrljajući ležaj za većinu industrijskih primjena. Izraz "normalni kuglični ležaj", međutim, nije točan inženjerski izraz, pa pomaže definirati što znači prije usporedbe.

Što je normalni kuglični ležaj?

Kuglični ležaj u svom osnovnom obliku ima četiri funkcionalna dijela: unutarnji prsten, vanjski prsten, set čeličnih kuglica i kavez koji drži kuglice ravnomjerno raspoređene. "Normalno" je obično skraćenica za jednoredni radijalni kuglični ležaj, vrstu komponente koja se nalazi u malim motorima, ventilatorima, skateboardima i remenicama. Ali ista riječ može značiti različite stvari u različitim katalozima:

Neki inženjeri koriste "normalan" za standardni kuglični ležaj s dubokim utorima, jer je verzija s dubokim utorima najrašireniji tip.
Drugi koriste "normalan" za označavanje ležaja s punim komplementom bez kaveza, koji sadrži više kuglica za veće radijalno opterećenje, ali smanjuje brzinu i trenje.
Nekoliko proizvođača primjenjuje "normalno" na radijalni ležaj s plitkom stazom za klizanje koji je dizajniran uglavnom za lagani radijalni rad.

Ovaj članak uspoređuje najpraktičnije tumačenje: osnovni jednoredni radijalni kuglični ležaj s plitkim ili nedubokim kanalima nasuprot kugličnog ležaja s dubokim utorima.

Što je kuglični ležaj s dubokim utorima?

Kuglični ležaj s dubokim utorima ima duboke, neprekinute žljebove staze strojno izrađene iu unutarnjem i vanjskom prstenu. Kuglice se kreću u zakrivljenom kanalu čiji oblik točno odgovara promjeru kuglice, što drži kotrljajuće elemente vođene čak i kada se smjer opterećenja promijeni. Kavez odvaja loptice tako da se ne trljaju jedna o drugu, smanjujući trenje i toplinu uz očuvanje sposobnosti velike brzine.

Ovaj dizajn je temelj standardnih serija 6000, 6200, 6300, 6800, 6900 i GOSPOD koje ćete vidjeti u većini kataloga ležajeva. Ako želite pogledati stvarne proizvode prije nego što krenete dalje, pregledajte naš kompletan asortiman kugličnih ležajeva s dubokim utorima za dostupne veličine i stilove brtvljenja.

6000 Series Miniature Deep Groove Ball Bearings Manufacturers, Suppliers

Istaknuti proizvod Minijaturni kuglični ležajevi serije 6000 Zhejiang Yingfei Biotechnology Co., Ltd. proizvodi ovu seriju za usku toleranciju staze, dajući dosljednu radijalnu i aksijalnu izvedbu za svaku veličinu provrta u rasponu. Pogledajte pojedinosti o proizvodu →

Ključne razlike između normalnih i kugličnih ležajeva s dubokim utorima

Strukturna razlika u kanalu za klizanje stvara kaskadni učinak na nosivost, brzinu, trenje, izbor brtvljenja i pristajanje aplikacije. Odjeljci u nastavku raščlanjuju što te promjene znače u stvarnom inženjerskom smislu.

Dubina staze i kontaktna površina

Najvidljivija razlika između normalnog kugličnog ležaja s plitkim prstenom i kugličnog ležaja s dubokim utorima je oblik dodirne površine. U ležaju s dubokim utorima, kuglice se nalaze u dubokom, kontinuiranom kanalu koji raspoređuje naprezanje preko veće zakrivljene površine. To smanjuje koncentraciju naprezanja na rubovima trkaće staze i daje ležaju veću stabilnost pod kombiniranim radijalnim i aksijalnim opterećenjem.

Plitka klizna staza drži kuglice blizu jedne ravnine i dobro funkcionira za jednostavna radijalna opterećenja. Kada se uvede aksijalno opterećenje, kuglice u plitkom kanalu imaju ograničenu bočnu potporu, tako da ležaj može brzo izgubiti sposobnost nošenja opterećenja. U praktičnom smislu, profil trkaće staze je prva stvar koju treba provjeriti kada uspoređujete ove dvije vrste.

Nosivost: radijalna naspram aksijalne

Kuglični ležajevi s dubokim utorima dizajnirani su prvenstveno za radijalna opterećenja, ali također podnose umjerena aksijalna opterećenja u oba smjera. Razlog je jednostavan: dublji utor stvara bočnu površinu za vođenje koja omogućuje prijenos aksijalne sile kroz kuglice u stijenku staze.

Normalni kuglični ležaj s plitkim prstenom je slabiji u tom pogledu. Podnijet će radijalno opterećenje bez problema, ali ne može primiti istu razinu potiska. Ako vaša primjena proizvodi aksijalno opterećenje s dvije strane, jedan ležaj s dubokim utorima to obično može pokriti, sve dok opterećenje ostaje unutar dopuštenog raspona za veličinu i brzinu ležaja.

Brzinska izvedba i trenje

Kuglični ležajevi s dubokim utorima koriste točkasti kontakt između kuglica i klizne staze u neopterećenom stanju. Ovo prirodno proizvodi niže trenje nego konstrukcije s kontaktom linije kao što su cilindrični ili konusni valjkasti ležajevi, zbog čega su ležajevi s dubokim žljebovima uobičajeni u brzim elektromotorima i vretenima.

Ovdje također "normalni" kuglični ležaj bez kaveza pokazuje svoju slabu točku. Ležaj s punim komplementom ima više kuglica i veću nosivost, ali se kuglice trljaju jedna o drugu tijekom rada. To trenje stvara toplinu i ograničava brzinu. Ležaj s dubokim utorima s pravilno dizajniranim kavezom daje bolju ravnotežu opterećenja, brzine i radne temperature.

Sealing and Protection Options

I normalni i kuglični ležajevi s dubokim utorima mogu se isporučiti otvoreni, zaštićeni ili zabrtvljeni. U praksi je, međutim, daleko vjerojatnije da će se format dubokih utora ponuditi sa širokim rasponom mogućnosti zaštite.

Otvoreni ležajevi imaju nisko trenje i omogućuju lako ponovno podmazivanje. Metalni štitovi, često označeni Z ili ZZ, blokiraju velike čestice, a istovremeno zadržavaju sposobnost velike brzine. Gumene ili sintetičke brtve, često označene RS, pružaju bolju zaštitu od prašine i vlage, ali povećavaju otpor i smanjuju maksimalnu brzinu.

If you need a compact, factory-sealed solution, dvostruko oklopljeni ležajevi s dubokim utorima su dobar izbor jer štitovi čuvaju brzinu i istovremeno sprječavaju kontaminaciju.

Materijalne opcije i njihovi kompromisi

Odabir materijala važan je jednako kao i geometrija staze. Kromirani čelik je najčešći izbor za ležajevi s dubokim utorima od kromiranog čelika , nudeći visoku tvrdoću, dobru otpornost na zamor i pouzdane karakteristike trošenja. Ugljični čelik je jeftinija opcija za lake primjene, ali ima slabiju otpornost na koroziju. Nehrđajući čelik potreban je za mokro, vlažno okruženje ili okruženje s vodom.

Specifični stupanj nehrđajućeg čelika mijenja ravnotežu performansi. Mogućnosti ležaja od nehrđajućeg čelika AISI 304 pružaju izvrsnu otpornost na koroziju, dok nehrđajući čelik AISI 440C nudi veću tvrdoću i bolju otpornost na trošenje. Kada primjena treba i zaštitu od korozije i mehaničku izdržljivost, 440C je obično tehnički bolji.

Serija po serija: Kako se dizajni dubokih utora razlikuju u praksi

Obitelj dubokih utora nije jedan proizvod, to je skupina srodnih proizvoda s različitim presjecima, veličinama provrta i nosivostima. Odabir prave serije često je važniji od odabira između "normalnog" ležaja i ležaja s "dubokim utorima".

serije	Približan raspon provrta	Orijentacija opterećenja	Najbolje aplikacije
6000	10–50 mm	Primarily radial, moderate axial	Small motors, pumps, compact machinery
6200	10–50 mm	Radial and moderate axial	Opći industrijski pogoni, ventilatori, kućanski aparati
6300	10–50 mm	Higher radial, moderate axial	Larger motors, gearboxes, shafting
6800 / 6900	10–30 mm i više	Lagano radijalno, nisko aksijalno	Robotics, instrumentation, compact assemblies
MR	1–10 mm	Very light radial and axial	Minijaturni motori, zubarski alati, precizna oprema

Serije MR i 6800/6900 korisne su u primjenama gdje je malo prostora, ali je i dalje potrebna velika brzina. Čest primjer je 608ZZ sealed deep groove ball bearing , omiljen u kompaktnim pogonima, valjcima i laganoj industrijskoj opremi.

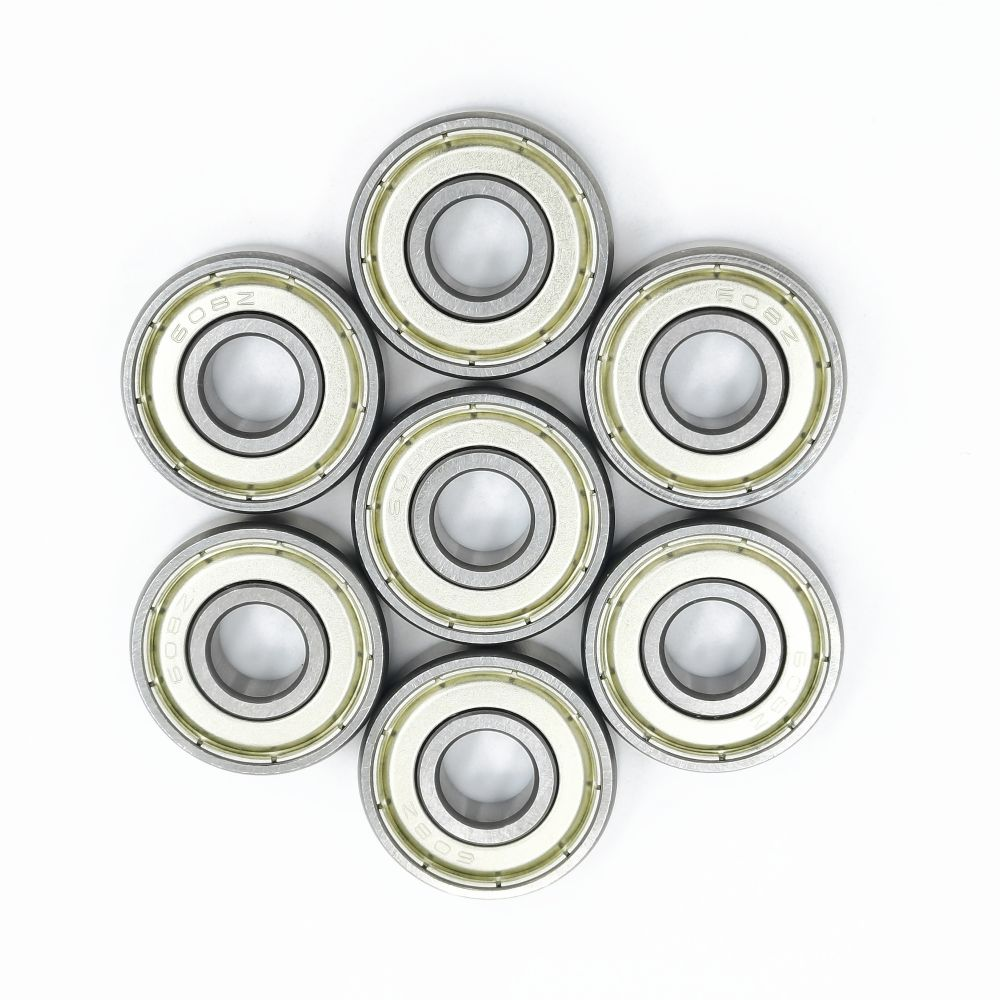

Wholesale 608ZZ Single column Double Iron Sealed Deep Groove Ball Bearing Factor

Istaknuti proizvod 608ZZ Kuglični ležaj s dvostrukim žljebom i dubokim utorima Kompaktan, tvornički zabrtvljen ležaj napravljen za valjke i lake industrijske pogone gdje je malo prostora, ali je pouzdana brzina još uvijek važna. Pogledajte pojedinosti o proizvodu →

Kako odabrati pravi ležaj za svoju primjenu

Upotrijebite sljedeći okvir od četiri koraka za prelazak sa širokog tipa ležaja na određeni broj dijela.

Identify the primary load direction. Ako je opterećenje većinom radijalno, obično će raditi ležaj serije 6000 ili 6200. Ako postoji značajno aksijalno opterećenje, odaberite ležaj s dubokim utorima i potvrdite da je aksijalni kapacitet dovoljan za oba smjera. Za velika aksijalna opterećenja može biti potreban drugačiji tip ležaja.
Check the speed and noise requirements. Primjene velike brzine i niske razine buke favoriziraju kavezne ležajeve s dubokim utorima. Za vrlo velike brzine osovine, preferirajte otvorenu ili metalno oklopljenu konstrukciju. Kontaktne brtve povećavaju otpor i treba ih izbjegavati osim ako kontaminacija nije veći rizik od brzine.
Evaluate the operating environment. Dry indoor duty can use chrome steel. Za vlažno, ispiranje ili rad povezan s hranom potreban je nehrđajući čelik. Jaka prašina ili krhotine pogoduju zatvorenoj konfiguraciji. Ako standardni set materijala ne pokriva okoliš, pitajte dobavljača o opcijama od nehrđajućeg čelika.
Confirm dimensions and customization needs. Provjerite promjer provrta, vanjski promjer, širinu i klasu preciznosti. Ako vaš dizajn vratila zahtijeva produženi unutarnji prsten, drugačiji provrt ili neobičnu brtvu, customized non-standard precision bearings može biti praktičan put kada standardni raspon nije dovoljan.

Odabir pouzdanog proizvođača ležajeva

Čak i tehnički ispravan dizajn ležaja neće uspjeti ako je proces proizvodnje nedosljedan. Zato je procjena dobavljača dio odabira ležaja, a ne samo korak kupnje.

Sustav kvalitete: Dokumentirani sustav upravljanja kvalitetom kao što je ISO 9001:2015 osnova je za dosljednu kontrolu dimenzija i materijala.
Kapacitet proizvodnje: Proizvođač s većim godišnjim kapacitetom, na primjer 30 milijuna kompleta godišnje, u boljoj je poziciji da podrži ponovljene narudžbe i količine.
Prozirnost materijala: Pouzdan izvor trebao bi jasno navesti je li ležaj kromirani čelik, ugljični čelik ili nehrđajući čelik i koja se vrsta nehrđajućeg čelika koristi.
OEM/ODM podrška: Dobavljači s vlastitim inženjeringom mogu prilagoditi standardne ležajeve s dubokim utorima nestandardnim provrtima, produženim prstenovima, posebnim brtvama ili prilagođenom pakiranju.
Izvozno iskustvo: Dobavljač koji kombinira tvorničku proizvodnju s međunarodnim trgovačkim iskustvom može pojednostaviti komunikaciju, logistiku i odgovor nakon prodaje, posebno za inozemne kupce.

Jednom kada shvatite kako dubina klizne staze, smjer opterećenja, brzina, brtvljenje, materijal i odabir serije međusobno djeluju, razlika između normalnih i kugličnih ležajeva s dubokim utorima postaje jasna. Počnite s opterećenjem i okolinom, odaberite seriju koja odgovara veličini provrta, potvrdite materijal i brtvljenje, a zatim provjerite ima li vaš dobavljač sustave kvalitete i dubinu proizvodnje za dosljednu isporuku.

Kako se geometrija trkaće staze zapravo drži tolerantnom u trgovini

Sve što je gore objašnjeno o dubini klizne staze, kontaktnom naprezanju i aksijalnom kapacitetu ovisi o jednoj stvari koju kataloška stranica nikad ne prikazuje: koliko je čvrsto zakrivljenost klizne staze kontrolirana tijekom brušenja. Na crtežu trkaće staze može se specificirati točan radijus na papiru, ali ležaj radi kako je opisano samo kada se taj radijus dosljedno reproducira na svakom prstenu u proizvodnoj seriji, prsten za prstenom, pomak za pomakom.

Ovo je razlika između ležaja koji se dobro očitava u podatkovnoj tablici i ležaja koji stvarno drži svoj nazivni aksijalni kapacitet na terenu. Ovalnost prstena, završna obrada površine staze za klizanje i usklađenost kuglice sa stazom za klizanje međusobno djeluju, a malo odstupanje u bilo kojem od njih kasnije se pojavljuje kao vibracija, buka ili skraćeni vijek trajanja. Naš proizvodni pogon tretira svaki od njih kao kontrolnu točku, a ne kao konačnu stavku inspekcije, jer je otkrivanje odstupanja u fazi mljevenja daleko jeftinije od otkrivanja odstupanja nakon sastavljanja.

Izvor i provjera čelika

Kromirani čelik, ugljični čelik i šipka od nehrđajućeg čelika provjeravaju se prema specifikacijama sastava i tvrdoće prije početka tokarenja, budući da je nekonzistentan čelik najčešći glavni uzrok preranog zamora klizne staze.

Tokarenje prstena i toplinska obrada

Prstenovi se okreću na gotovo konačnu dimenziju, zatim se toplinski obrađuju pod kontroliranim ciklusima kako bi se postigao profil tvrdoće koji je staza za trčanje potrebna za otpornost na zamor kotrljanjem.

Brušenje i superzavršna obrada staze

Precizno brušenje oblikuje duboku zakrivljenost utora kako bi odgovaralo promjeru kuglice unutar stroge tolerancije, a superfiniširanje uklanja mikroskopske površinske nepravilnosti koje bi inače stvarale buku i vibracije.

Razvrstavanje loptica i sastavljanje kaveza

Lopte se prije sastavljanja razvrstavaju po promjeru u uske skupine tolerancije, a kavez se postavlja kako bi se zadržao ravnomjeran razmak, što oboje izravno utječe na ponašanje trenja i brzine opisano ranije u ovom članku.

Referenca performansi materijala u cijelom našem asortimanu ležajeva

Izbor materijala je u interakciji s dizajnom klizne staze na načine koje dijagram provrta sam po sebi ne može prikazati. Tablica u nastavku prikazuje skupine materijala koje se najčešće traže uz usporedbu serija ranije u ovom članku, usredotočenu na praktične ustupke koje kupac razmatra prije naručivanja.

Materijal	Otpornost na koroziju	Relativna tvrdoća	Tipični slučaj upotrebe
Kromirani čelik (GCr15)	Nizak, zahtijeva suhe ili podmazane uvjete	Visoka, izvrsna izdržljivost	Opći industrijski motori, pumpe, mjenjači
Ugljični čelik	Niska	Umjereno	Lagane, troškovno osjetljive aplikacije
Nehrđajući čelik AISI 304	Izvrsno	Umjereno	Prerada hrane, pranje, brodska oprema
Nehrđajući čelik AISI 440C	Vrlo dobro	Visoka, otporna na habanje	Korozivna okruženja s većim mehaničkim opterećenjem

Kupci ponekad pretpostavljaju da je nehrđajući čelik jednostavno siguran standard za bilo koju zahtjevnu primjenu, ali tablica pokazuje zašto se ta pretpostavka može obiti o glavu. AISI 304 odustaje od neke tvrdoće zbog svojih korozijskih svojstava, dok 440C vraća većinu te tvrdoće pri nešto nižoj gornjoj koroziji. Usklađivanje stupnja sa stvarnom kombinacijom izloženosti vlazi i mehaničkog opterećenja, umjesto odabira opcije koja je najotpornija na koroziju, obično daje bolji dugoročni rezultat.

Gdje se ležajevi s dubokim žljebovima pojavljuju na terenu

Električni motori i ventilatori

Ovo je primjena za koju je dizajn dubokih utora u osnovi napravljen. Točkasti kontakt između kuglica i trkaće staze održava trenje dovoljno niskim za kontinuiranu rotaciju velikom brzinom, dok dubina utora i dalje apsorbira mala aksijalna opterećenja koja dolaze od potiska lopatice ventilatora ili blagog neusklađenosti osovine u kućištu motora.

Industrijske pumpe

Osovine pumpe kombiniraju radijalno opterećenje od rotora s aksijalnim potiskom od tlaka tekućine, što je točno scenarij kombiniranog opterećenja opisan ranije u raspravi o dubini klizne staze. Ležaj serije 6200 ili 6300 odgovarajuće veličine za osovinu obično pokriva oba smjera opterećenja bez potrebe za zasebnim potisnim ležajem.

Strojevi za hranu i piće

Ciklusi ispiranja i kontakt s proizvodom potpuno isključuju krom ili ugljični čelik. Ležajevi od nehrđajućeg čelika AISI 304 s dubokim žljebovima ovdje su standardni izbor, budući da gornja tablica performansi materijala pokazuje otpornost na koroziju koja premašuje grubu tvrdoću za ovu vrstu izloženosti.

Robotika i precizni instrumenti

Kompaktni ležajevi serije 6800, 6900 i MR služe spojevima i malim pogonskim sklopovima gdje je prostor ograničavajući faktor, a ne opterećenje. Dosljedno brušenje klizne staze još je važnije u ovoj mjeri, budući da mala pogreška u dimenzijama predstavlja mnogo veći postotak ukupnog proračuna tolerancije minijaturnog ležaja.

Kontrola kvalitete od čelika do gotovog ležaja

Budući da preciznost trkaće staze opisana ranije u ovom članku odlučuje o stvarnoj izvedbi ležaja, testiranje se odvija u nekoliko faza, a ne kao jedna konačna provjera.

1

Dolazna inspekcija čelika

Sastav šipke i tvrdoća provjeravaju se prema specifikacijama prije nego bilo koji prsten uđe u proces tokarenja, hvatajući probleme s materijalom prije nego što postanu dimenzionalni problemi nizvodno.

2

Pregled dimenzija i staza

Promjer provrta, vanjski promjer i zakrivljenost klizne staze mjere se na temelju uzorka tijekom brušenja, potvrđujući da profil utora odgovara promjeru kuglice po kojoj će se kretati.

3

Ispitivanje buke i vibracija

Sastavljeni ležajevi pokreću se pod opterećenjem i nadziru se na tragove abnormalne buke ili vibracija, koji često otkrivaju defekt staze za klizanje ili kuglice koji samo ispitivanje dimenzija može propustiti.

4

Sljedivost serije

Svaka se serija bilježi u odnosu na partiju čelika i rezultate inspekcije, tako da se svaki problem na terenu može pratiti unatrag do određene proizvodne serije, a ne tretirati kao izolirani događaj.

Proizvodnja po narudžbi, pakiranje i globalna dostava

Standardne veličine i serije provrta pokrivaju većinu primjena, ali mnogi kupci trebaju prošireni unutarnji prsten, nestandardni provrt ili specifičnu konfiguraciju brtve koja odgovara postojećem dizajnu vratila. Naš inženjerski tim radi na temelju kupčevog crteža ili uzorka dijela, potvrđuje pristajanje i ponašanje opterećenja na stolu, zatim skalira dizajn u ponovljivu proizvodnu seriju.

Prilagođeni ležajevi temeljeni na crtežu

Nestandardni provrti, prošireni unutarnji prstenovi i posebne konfiguracije brtvi strojno izrađene kako bi odgovarale postojećem dizajnu vratila i kućišta kupca.

Mogućnosti podmazivanja i brtvljenja

Vrsta maziva, materijal za brtvljenje i konfiguracija štita odabrani su tako da odgovaraju radnoj brzini i okruženju odredišne primjene.

Pakiranje za izvoz

Pojedinačni ležajevi s čahurama ili u kutiji s pakiranjem za zaštitu od hrđe dizajnirano za zaštitu površina staza za klizanje tijekom dostave na velike udaljenosti.

Dokumentacija i potvrda

Certifikati o materijalima, izvješća o inspekciji dimenzija i zapisi o sljedivosti serija pripremljeni da odgovaraju zahtjevima uvoza i kvalitete odredišne zemlje.

Često postavljana pitanja

Može li kuglični ležaj s dubokim žljebovima u potpunosti zamijeniti namjenski potisni ležaj?

Samo unutar umjerenih raspona aksijalnog opterećenja. Kao što je ranije objašnjeno u odjeljku o nosivosti, ležaj s dubokim žljebovima prenosi aksijalnu silu kroz stijenku staze za klizanje, ali namjenski potisni ležaj još uvijek je ispravan izbor nakon što aksijalno opterećenje postane dominantna sila, a ne sekundarna.

Zašto dva ležaja s istom veličinom provrta imaju različite maksimalne brzine?

Dizajn kaveza, vrsta brtve i završna obrada površine klizne staze utječu na trenje neovisno o veličini provrta. Otvoreni ili metalom oklopljeni ležaj iz strogo kontroliranog procesa mljevenja, kao što je opisano u gornjem odjeljku o proizvodnji, općenito će nadmašiti kontaktno zabrtvljeni ležaj istih dimenzija pri maksimalnoj brzini.

Je li AISI 304 ili 440C bolji izbor za okruženje pranja s velikim mehaničkim opterećenjem?

Ovisi o tome koji će čimbenik najprije uzrokovati neuspjeh. Tablica performansi materijala ranije u ovom članku pokazuje 304 naprijed u pogledu otpornosti na koroziju i 440C ispred u tvrdoći, tako da okruženje kombiniranog rizika često daje prednost 440C ako je izloženost koroziji umjerena, a ne konstantna.

Može li se standardni ležaj serije 6000 modificirati za nestandardni provrt?

Da. Nestandardni provrti i prošireni unutarnji prstenovi uobičajeni su prilagođeni zahtjevi, obično izrađeni od iste geometrije staze kao i standardna serija uz prilagodbu dimenzija prstena kako bi odgovarale određenoj osovini.

Koje su vam informacije potrebne za ponudu prilagođenog ležaja s dubokim utorima?

Nacrt ili uzorak dijela, očekivano radijalno i aksijalno opterećenje, radna brzina i okruženje (suho, vlažno, ispiranje ili visoka temperatura) obično su dovoljni za početak inženjerskog pregleda i davanje preliminarne ponude.

Istražite naš asortiman proizvoda za kuglične ležajeve s utorima

Geometrija klizne staze i materijalna razmatranja koja su gore navedena primjenjuju se na cijeli asortiman kugličnih ležajeva s dubokim utorima. U nastavku je prikazano nekoliko linija proizvoda koje se najčešće navode uz usporedbu u ovom članku.
